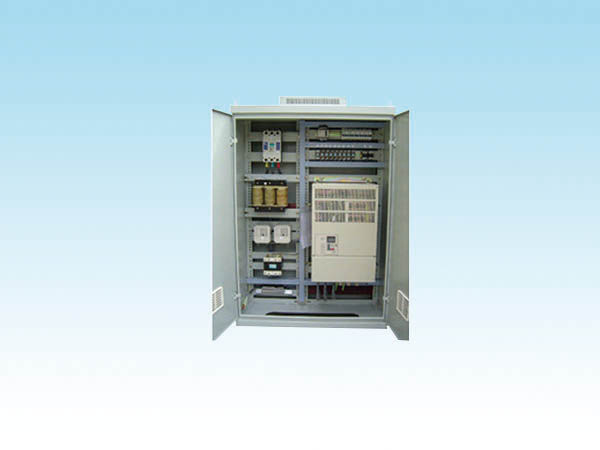

起重機變頻調速控制柜
發布日期： 2022-5-19 本文被閱讀 1221 次
控制屏（柜）
一．用途
控制屏（柜）主要是與起重機聯動控制臺或主令控制器相配合，對交流起重機各驅動機構如起升和平移機構或其它物料搬運系統等電動機的頻繁起動、調速、換向和制動進行控制，并對起重機實現供電、過載、零位、相間短路的保護。采用切換電機轉子回路電阻進行起動和調速，同時配以其他能耗制動調速。
變頻調速屏（柜）是用于控制要求高調速性能的交流起重機的電控設備。它通過改變電動機定子供電頻率來改變同步轉速實現調速的。要使異步電動機的供電頻率可變，就必須有一套變頻電源。變頻調速屏（柜）就是將恒壓、恒頻電源轉換為變壓調頻的變頻電源裝置。
二．基本參數
1.額定工作電壓：主回路電壓交流380V,控制回路電壓交流380V、220V或直流220V
2.額定電流的允許操作頻率為600次/小時
3.額定控制電機容量為2×160千瓦。
4.對于變頻調速屏（柜），可工作在50Hz或60Hz的電網，供電電壓3×380V至3×660V范圍內，控制電機容量為2.2KW至2×220KW。調速頻率范圍在1Hz～50Hz(60Hz)。
三．結構概述
控制屏的結構為條架式，所有元件安裝在一個或幾個由角鋼制成的骨架上 ，控制屏所有電器元件和接線座都是板前的。主回路線路的連接在屏前，走線在屏后?？刂苹芈返膶Ь€經過走線槽或扎成線束，均安放在屏前。
控制柜是由控制屏裝于鋼板制成的殼內組成。
